Valvola Swirl Collettore Aspirazione Guasta Sintomi e Costi

Entità: Farfalle di turbolenza swirl · Attributo: Funzione · Valore: chiudere selettivamente uno dei due condotti di aspirazione per cilindro ai bassi regimi, generando un moto vorticoso dell’aria che migliora la miscelazione aria-carburante e riduce le emissioni inquinanti.

Il condotto di aspirazione sagomato di un motore diesel moderno, o di alcuni motori a benzina a iniezione diretta, non è un semplice tubo: su molte architetture, ogni cilindro riceve aria attraverso due canali distinti, un condotto di riempimento dedicato al pieno carico e un condotto di turbolenza più stretto che, quando l’altro viene chiuso da un’apposita farfalla, genera i cosiddetti moti di swirl e tumble: un vortice controllato dell’aria in ingresso che migliora sensibilmente la miscelazione tra aria e carburante ai bassi regimi, con benefici diretti su consumi ed emissioni.

Quando queste farfalle si guastano, per incrostazione, rottura meccanica o cedimento del sistema di comando, il motore perde questo vantaggio fluidodinamico proprio nelle condizioni in cui ne avrebbe più bisogno. Riconoscere per tempo i valvola swirl collettore aspirazione guasta sintomi più comuni evita danni meccanici estesi e interventi di riparazione ben più costosi.

Valvola Swirl Collettore Aspirazione Guasta Sintomi: Vuoti di Potenza, Fumo e Recovery

Entità: Perdita di coppia motrice · Attributo: Range di regime interessato · Valore: vuoti di erogazione concentrati sotto i 2.000 giri/min, la fascia di regime in cui il contributo del moto di swirl alla combustione è più determinante.

Il sintomo più caratteristico di valvola swirl collettore aspirazione guasta sintomi è una perdita di coppia motrice con veri e propri vuoti di erogazione concentrati sotto i 2.000 giri/min, proprio la fascia di regime in cui il moto vorticoso generato dalle farfalle swirl contribuisce maggiormente all’efficienza della combustione.

Regolatore Pressione Carburante Guasto Sintomi: Strattoni, Spegnimento e Costi

Quando una o più valvole restano bloccate in posizione intermedia o aperta per incrostazione, il motore perde questo contributo, con il conducente che percepisce una risposta molto meno pronta del solito proprio nelle fasi di guida urbana, dove i bassi regimi sono predominanti.

Entità: Fumo nero denso allo scarico · Attributo: Momento di comparsa tipico · Valore: in accelerazione, generato da una combustione incompleta quando la turbolenza dell’aria in ingresso non è più sufficiente a garantire una miscelazione ottimale con il gasolio iniettato.

A questo si accompagna spesso la comparsa di fumo nero denso allo scarico in accelerazione, un sintomo che nasce dalla combustione incompleta di parte del carburante quando la miscelazione con l’aria, non più ottimizzata dal moto di swirl, risulta meno efficiente del previsto.

Il minimo del motore diventa inoltre percepibilmente più instabile, con oscillazioni di regime che il conducente avverte come una vibrazione anomala trasmessa al telaio, mentre la spia avaria motore MIL si accende sul cruscotto non appena la centralina rileva uno scostamento persistente tra la posizione comandata e quella effettivamente raggiunta dalle farfalle.

Nei casi più severi, la centralina attiva una modalità di protezione, con conseguente recovery e taglio della sovralimentazione, che limita artificialmente le prestazioni del motore per prevenire ulteriori danni meccanici legati a un funzionamento fuori dai parametri previsti.

Spia Motore Accesa ed Errore P2015: Diagnosi dell’Attuatore e dell’Asta di Rinvio

Entità: Errore OBD P2015 · Attributo: Significato tecnico · Valore: Intake Manifold Runner Position Sensor/Switch Circuit Range/Performance (Bank 1) — la centralina rileva una posizione delle farfalle di turbolenza incoerente con quella comandata, tipicamente rilevata da un sensore di posizione potenziometrico.

Il codice P2015 viene generato quando il sensore di posizione potenziometrico collegato al sistema delle farfalle swirl restituisce alla centralina un valore incoerente rispetto alla posizione effettivamente comandata.

Insieme a questo codice, la famiglia diagnostica include tipicamente anche i codici P2008, P2009 e P2010, che indicano rispettivamente un circuito aperto, un segnale basso e un segnale alto sulla linea elettrica di controllo del sistema, permettendo una prima distinzione tra un problema puramente elettrico del cablaggio o del connettore e un’anomalia meccanica del sistema di attuazione vero e proprio.

Rottura Aste Rinvio Farfalle Swirl Condotto: la Diagnosi Meccanica del Distacco

Entità: Asta di rinvio in poliammide · Attributo: Modalità di guasto tipica · Valore: usura e rottura dei punti di aggancio a sfera sui perni delle singole farfalle, causata dall’esposizione prolungata al calore e ai depositi carboniosi, con conseguente distacco dell’asta e blocco delle valvole in posizione casuale.

La causa meccanica più diffusa di guasto al sistema non riguarda le farfalle stesse, tipicamente realizzate in metallo o materiale composito resistente, ma l’asta di rinvio in poliammide che collega il servomotore di comando a ciascuna delle farfalle lungo il collettore.

Questa asta plastica, esposta nel tempo al calore del vano motore e ai depositi carboniosi veicolati dal ricircolo dei gas EGR, tende a infragilirsi nei punti di aggancio a sfera sui perni delle singole palette, fino a rompersi o a distaccarsi completamente. Quando questo accade, le farfalle non più vincolate all’asta di comando restano bloccate in una posizione casuale, spesso determinata dal solo flusso d’aria in transito, generando gli errori diagnostici e i sintomi di calo di potenza descritti in precedenza.

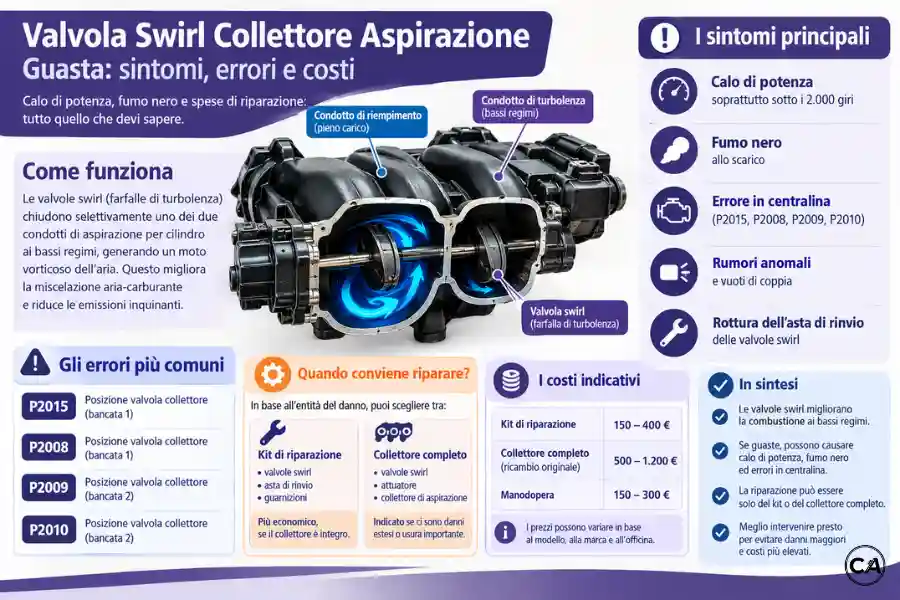

Infoanagrafica Valvola Swirl Collettore Aspirazione Guasta Sintomi

Un secondo scenario, meno comune ma più critico dal punto di vista della sicurezza meccanica, è la rottura diretta delle palette stesse quando i depositi di fuliggine e morchia d’olio, accumulati per anni di funzionamento del sistema EGR, irrigidiscono progressivamente il meccanismo fino a sottoporre le palette a uno stress torsionale superiore a quello di progetto durante i tentativi di apertura e chiusura comandati dalla centralina.

Come Diagnosticare le Farfalle Swirl: Prova di Corsa Meccanica e Test a Depressore

Entità: Test attivo dell’attuatore · Attributo: Modalità di esecuzione · Valore: comando diretto del sistema elettro-pneumatico o del servomotore elettrico a segnale PWM tramite strumento di diagnosi OBD, con osservazione visiva o tattile del movimento effettivo delle farfalle lungo il collettore.

Il test diagnostico più diretto consiste nell’attivare comando per comando, tramite lo strumento di diagnosi OBD collegato al veicolo, il sistema di attuazione delle farfalle swirl, che sia di tipo elettro-pneumatico con elettrovalvola di commutazione o di tipo interamente elettronico con e-actuator dedicato.

Durante questo test attivo, il tecnico osserva visivamente, o percepisce tattilmente con la mano appoggiata sul collettore, se il movimento comandato si traduce effettivamente in uno spostamento meccanico coerente delle farfalle, un controllo che permette di distinguere immediatamente un problema di attuazione da un problema puramente elettronico del sensore di posizione.

L’ispezione visiva diretta del gioco dell’asta di comando, effettuata rimuovendo la copertura del collettore quando l’architettura del motore lo consente, permette di verificare a occhio l’integrità dei punti di aggancio a sfera e la presenza di eventuale gioco anomalo nei perni delle singole farfalle.

Sui sistemi ancora dotati di comando pneumatico, la verifica della tenuta del vuoto tramite depressore manuale da banco applicato direttamente al circuito di comando conferma se l’attuatore riceve e mantiene correttamente la depressione necessaria al proprio funzionamento, un test che isola eventuali perdite nel circuito pneumatico come causa alternativa al guasto meccanico delle farfalle stesse.

La lettura dei codici errore P2015, P2008, P2009 e P2010 tramite strumento diagnostico completa il quadro, orientando fin da subito l’indagine verso la porzione più probabile del sistema prima di procedere con i test fisici descritti.

⚠️ Attenzione Rischio Distruttivo Motore

Perché la rottura delle palette swirl e l’aspirazione nei cilindri causano il piegamento delle valvole e il danneggiamento dei pistoni:

Quando una paletta della farfalla swirl si rompe completamente, anziché limitarsi a bloccarsi in posizione, il frammento metallico o in materiale composito può essere aspirato direttamente nel condotto di aspirazione e, da lì, all’interno della camera di combustione insieme alla normale carica d’aria.
Un corpo estraneo rigido che raggiunge la camera di combustione durante la fase di aspirazione o compressione può interferire meccanicamente con il movimento delle valvole, causandone la deformazione o il piegamento nel momento in cui il pistone risale verso il punto morto superiore.
Nei casi più gravi, il frammento stesso può rimanere incastrato tra pistone e testata, generando un danneggiamento diretto della testa del pistone o della superficie della camera di combustione, un danno che nella maggior parte dei casi richiede la rettifica o la sostituzione completa della testata.

Un sistema di farfalle swirl che presenta rumori metallici anomali, oltre ai più comuni vuoti di potenza, non va mai considerato un problema da rimandare: il rischio di un’aspirazione di frammenti nel motore rende prioritario l’intervento rispetto a qualsiasi altro sintomo meno urgente.

Causa	Sintomo principale	Test diagnostico	Costo indicativo
Valvole swirl guaste/aste rotte	Vuoti di potenza sotto 2.000 giri, fumo nero, P2015	Test attivo attuatore OBD, ispezione gioco asta	30–500 € (kit riparazione vs collettore completo)
Valvola EGR intasata/bloccata	Minimo instabile, fumo, perdita potenza generalizzata	Test attivo valvola, ispezione depositi	150–450 €
Corpo farfallato sporco	Minimo irregolare, difficoltà a mantenere il regime	Ispezione visiva, pulizia con detergente dedicato	50–150 € (pulizia)
Attuatore turbina guasto	Cut-off potenza sopra 2.000 giri, recovery	Tester e-actuator, oscilloscopio segnale PWM	150–600 € (o revisione turbo completa)

Costo Sostituzione Collettore Aspirazione con Farfalle Swirl: Tabelle Prezzi e Manodopera

Entità: Kit di riparazione aste di rinvio · Attributo: Costo indicativo · Valore: generalmente tra 30 e 60 euro per il solo kit con boccole di ricambio rinforzate, un’alternativa economica alla sostituzione dell’intero collettore quando le farfalle stesse sono ancora integre.

Quando il guasto è limitato alla sola asta di rinvio in poliammide, senza danni alle farfalle o al modulo di aspirazione integrato nel suo complesso, un kit di riparazione con boccole metalliche rinforzate, pensato per sostituire i punti di aggancio originali in plastica con una soluzione più durevole, ha un costo dei soli ricambi generalmente compreso tra 30 e 60 euro.

Valvola PCV Separatore Vapori Olio Guasta Sintomi: Consumo Olio, Fumo e Costi

Questa soluzione, ampiamente diffusa presso officine specializzate in propulsori diesel di generazione precedente, richiede una manodopera relativamente contenuta se il collettore è facilmente accessibile senza necessità di smontaggio completo dal motore.

Entità: Collettore di aspirazione completo con farfalle swirl · Attributo: Costo indicativo del ricambio · Valore: generalmente tra 200 e 500 euro per il solo componente, a seconda del modello di veicolo e del produttore scelto tra originale e aftermarket equivalente.

Quando il danno è più esteso, con farfalle rotte, frammenti dispersi nel condotto o un alberino di rotazione in acciaio inox danneggiato lungo il suo asse, la sostituzione dell’intero collettore di aspirazione resta l’unica soluzione realmente affidabile. Il costo del solo ricambio varia generalmente tra 200 e 500 euro a seconda del modello di veicolo, con ricambi aftermarket equivalenti prodotti da marchi come Magneti Marelli, Mahle o Febi Bilstein che offrono spesso un risparmio significativo rispetto al componente originale di primo impianto senza compromettere la qualità costruttiva.

Alla spesa per il ricambio va sempre sommata la manodopera, generalmente compresa tra una e tre ore a seconda della complessità di accesso al collettore e della necessità di rimuovere altri organi accessori del motore per raggiungerlo, portando il costo complessivo dell’intervento in una fascia generalmente tra 300 e 700 euro.

Come approfondito dal centro tecnico Motorservice, distributore ufficiale dei componenti Pierburg del gruppo Rheinmetall, la distinzione tra farfalle swirl e farfalle tumble, spesso confuse tra loro, dipende dalla geometria del condotto e dal tipo di motore: le prime, tipiche dei motori diesel, generano un vortice lungo l’asse del cilindro per migliorare la miscelazione ai bassi regimi, mentre le seconde, diffuse sui motori a benzina a iniezione diretta con combustione stratificata, hanno il compito di concentrare la miscela aria-carburante attorno alla candela.

Conoscere questa distinzione aiuta a interpretare correttamente la documentazione tecnica del ricambio specifico per il proprio modello di veicolo prima dell’acquisto.

Argomenti Collegati: gli Altri Fronti Critici dell’Aspirazione e Sovralimentazione

La contaminazione da fuliggine proveniente dai gas di scarico ricircolati è una delle cause primarie dell’incrostazione delle farfalle swirl: approfondisci in Valvola EGR Intasata e Bloccata: Sintomi, Spia Motore e Costi.

La misurazione errata della pressione nel collettore d’aspirazione, che può generare sintomi in parte sovrapponibili a quelli di un guasto alle farfalle swirl, va sempre verificata separatamente: vedi Sensore MAP Guasto Sintomi: Pressione Turbina, Spia Motore e Costi.

I problemi di regolazione del flusso d’aria principale, distinti dal controllo selettivo operato dalle farfalle swirl, sono trattati in Corpo Farfallato Sporco Sintomi: Minimo Irregolare e Costi di Pulizia.

La sinergia tra la turbolenza generata in aspirazione e il controllo della sovralimentazione, entrambi coordinati dalla centralina per ottimizzare la combustione a ogni regime, è approfondita in Attuatore Turbina Guasto Sintomi: Spia Motore, Calo Potenza e Costi.

I controlli dei parametri di avaria OBD durante le verifiche statali, secondo le specifiche di comunicazione diagnostica definite dalla normativa ISO 15031 per i dati emissioni-correlati, sono approfonditi anche dal Portale dell’Automobilista del Ministero dei Trasporti: vedi anche Revisione Auto con Controlli OBD: Cosa Vede Davvero lo Scantool Ministeriale.

Chi ha acquistato di recente un usato e si trova davanti a un guasto imprevisto al sistema di aspirazione e combustione dovrebbe verificare con attenzione i propri diritti in materia di difetti occulti: la guida Garanzia Auto Usate 2026: Chi Paga in Caso di Guasto? spiega quando il venditore è tenuto a intervenire.

Domande Frequenti sulla Valvola Swirl Collettore Aspirazione Guasta

Quanto costa cambiare il collettore con valvole swirl?

Se il guasto è limitato all’asta di rinvio, un kit di riparazione con boccole rinforzate costa generalmente tra 30 e 60 euro, manodopera esclusa. Per la sostituzione dell’intero collettore, il costo complessivo, ricambio e manodopera inclusi, si colloca generalmente tra 300 e 700 euro, a seconda del modello di veicolo e della complessità di accesso al componente.

Cosa succede se si rompe un’asta della valvola swirl?

Le farfalle non più collegate all’asta di comando restano bloccate in una posizione casuale, generando vuoti di potenza, fumo nero in accelerazione e l’accensione della spia motore con codici come il P2015. Se il distacco dell’asta si verifica mentre le farfalle sono in movimento, esiste inoltre il rischio che una paletta si stacchi completamente e venga aspirata nella camera di combustione, con potenziali danni a valvole e pistoni.

Si possono eliminare o bloccare aperte le valvole swirl?

Tecnicamente sì, tramite appositi kit di eliminazione che bloccano meccanicamente le farfalle in posizione permanentemente aperta, spesso abbinati a una modifica del software della centralina per evitare che il sistema continui a generare errori diagnostici. Questa soluzione elimina il rischio di rottura futura del sistema, ma comporta una lieve penalizzazione della combustione ai bassi regimi rispetto a un sistema swirl perfettamente funzionante, un compromesso che va valutato insieme a un’officina specializzata in base allo stato generale del veicolo.

Un errore P2015 significa sempre un guasto meccanico alle farfalle?

Non necessariamente. Il codice P2015, insieme alla famiglia di codici P2008, P2009 e P2010, può essere generato anche da un problema puramente elettrico, come un cablaggio danneggiato o un connettore ossidato sulla linea di comando del sistema, senza che le farfalle stesse o l’asta di rinvio presentino danni meccanici. Un test attivo dell’attuatore tramite strumento diagnostico OBD, con osservazione diretta del movimento reale delle farfalle, è sempre necessario prima di procedere a una sostituzione dei componenti meccanici.

La pulizia delle valvole swirl senza sostituirle è una soluzione efficace?

In caso di incrostazione lieve, senza rottura dell’asta di rinvio o delle palette stesse, una pulizia professionale del collettore e del sistema di attuazione può ripristinare un funzionamento corretto a un costo contenuto. Se invece sono già presenti componenti rotti o gioco meccanico eccessivo nei punti di aggancio, la sola pulizia non risolve il problema alla radice, e il guasto tende a ripresentarsi nel giro di pochi mesi.

Conclusione: Vademecum d’Officina per l’Installazione

Riconoscere per tempo i valvola swirl collettore aspirazione guasta sintomi descritti in questa guida, dai vuoti di potenza sotto i 2.000 giri al fumo nero in accelerazione, permette quasi sempre di intervenire con un costo contenuto prima che il danno si estenda a valvole e pistoni.

Al momento dell’installazione, tre passaggi restano essenziali: la sostituzione delle guarnizioni di tenuta sui condotti tra collettore e testata, componenti economici la cui usura durante lo smontaggio comprometterebbe la tenuta pneumatica del nuovo componente; l’azzeramento dei parametri di adattamento memorizzati in centralina, necessario perché il sistema non continui a compensare sulla base dei valori appresi con il componente precedente ormai sostituito; e il serraggio finale con chiave dinamometrica calibrata secondo il valore in Nm specificato dal costruttore, per garantire una tenuta duratura senza il rischio di deformare la sede in alluminio del nuovo collettore.
