Funzione del componente: il radiatore dello scambiatore EGR è un piccolo scambiatore di calore a piastre o a fascio tubiero, interposto sul condotto di ricircolo tra il collettore di scarico e la valvola EGR, con il compito specifico di abbattere drasticamente la temperatura dei gas combusti prima che vengano riammessi nel collettore di aspirazione.
Questo raffreddamento è indispensabile dal punto di vista termodinamico: gas di scarico ricircolati a temperatura eccessiva vanificherebbero l’effetto stesso del ricircolo, che mira a ridurre il picco di temperatura di combustione e, di conseguenza, la formazione di ossidi di azoto. Il calore ceduto dai gas viene trasferito al circuito di raffreddamento ad alta o bassa temperatura del motore, a seconda dell’architettura specifica adottata dal costruttore.
Meccanismo del guasto: il fascio tubiero in acciaio inox interno allo scambiatore è costantemente esposto a una condensa acida da gas combusti, generata dalla formazione di acido nitrico e solforico quando i vapori acquosi presenti nei gas di scarico condensano sulle superfici metalliche più fredde durante i cicli di raffreddamento.
Questo ambiente chimicamente aggressivo corrode progressivamente le pareti sottili dei tubi, fino a generare micro-fessurazioni che mettono in comunicazione diretta il circuito del refrigerante con il condotto dei gas di scarico. Chi cerca scambiatore EGR guasto sintomi ha quasi sempre già notato un livello di liquido refrigerante che si abbassa misteriosamente, senza alcuna traccia di perdita visibile sotto il veicolo.
Questa guida analizza nel dettaglio i sintomi del cedimento dello scambiatore EGR, il fenomeno del consumo di refrigerante senza perdite esterne, i test diagnostici professionali, e i costi reali di sostituzione con ricambio Pierburg o Valeo.

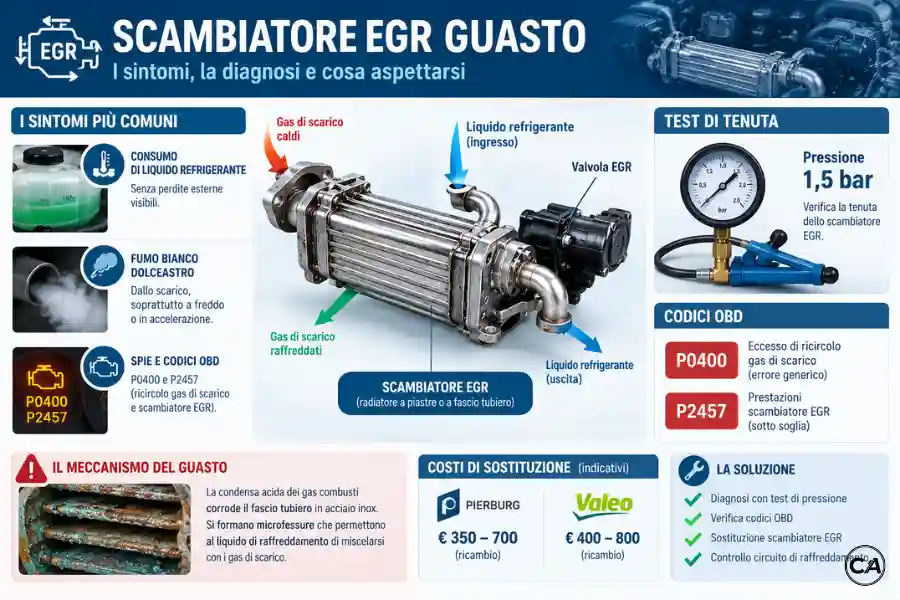

Scambiatore EGR Guasto Sintomi: Consumo Refrigerante, Fumo Bianco e Spia MIL
Quadro sintomatico principale: il cedimento del radiatore EGR si manifesta attraverso segnali che, in una fase iniziale, possono facilmente essere confusi con altri guasti al circuito di raffreddamento, rendendo necessaria una diagnosi differenziale accurata:
- Abbassamento continuo del livello di liquido refrigerante nella vaschetta, senza alcuna traccia di perdita visibile all’esterno del veicolo, il sintomo più caratteristico e diagnosticamente rilevante di questo specifico guasto.
- Fumo bianco denso e dolciastro dallo scarico a motore caldo, generato dall’evaporazione del liquido refrigerante che, trafilando attraverso le fessurazioni del fascio tubiero, raggiunge il condotto dei gas di scarico e brucia parzialmente insieme ad essi.
- Condensazione d’acqua nel collettore d’aspirazione, un fenomeno visibile durante un’ispezione diretta del condotto, quando il refrigerante trafilato raggiunge il lato aspirazione del circuito EGR prima ancora di essere riammesso in camera di combustione.
- Spia avaria motore MIL accesa, quando la centralina rileva un’anomalia nella gestione del ricircolo o nella temperatura dei gas ricircolati incompatibile con i parametri attesi.
- Surriscaldamento anomalo dei gas di scarico, misurabile tramite i sensori di temperatura dedicati, quando la capacità di raffreddamento dello scambiatore risulta compromessa dalla perdita di refrigerante o da un intasamento parziale del fascio tubiero.
Il blocco meccanico della valvola di ricircolo, distinto ma spesso concomitante al guasto dello scambiatore stesso, genera un quadro sintomatico complementare che merita sempre una verifica incrociata: l’argomento è approfondito nella guida Valvola EGR Intasata e Bloccata: Sintomi, Spia Motore e Costi.
Un consumo anomalo di liquido refrigerante deve inoltre sempre essere distinto da altre cause strutturali più severe, come un cedimento della guarnizione testata, la cui diagnosi differenziale è trattata nella guida Guarnizione Testata Bruciata Sintomi: Fumo Bianco, Maionese e Costi.
Consumo Liquido Senza Perdite Esterne: La Trafilatura del Radiatore EGR
Meccanismo tecnico del consumo occulto: chi cerca consumo acqua motore senza perdite esterne egr sta descrivendo con precisione il fenomeno più insidioso di questo guasto: a differenza di una perdita tradizionale dal circuito di raffreddamento, dove il liquido fuoriesce visibilmente formando macchie caratteristiche sotto il veicolo parcheggiato, la trafilatura attraverso lo scambiatore EGR danneggiato scarica il refrigerante direttamente nel flusso dei gas di scarico o nel collettore di aspirazione, rendendolo di fatto invisibile a un’ispezione visiva superficiale del sottoscocca.
Valvola Swirl Collettore Aspirazione Guasta Sintomi: Calo Potenza, Fumo e Costi
Questo meccanismo di consumo occulto spiega perché molti automobilisti, di fronte a un livello di refrigerante costantemente in calo senza alcuna macchia visibile a terra, tendano inizialmente a sospettare un guasto interno più grave come la guarnizione testata, quando in realtà la causa reale può essere circoscritta al solo, più economico, scambiatore EGR. Distinguere le due cause richiede sempre una verifica strumentale specifica, non un’ispezione visiva generica del vano motore.
Fumo Bianco Scarico Radiatore EGR Bucato
Origine del fumo caratteristico: chi cerca fumo bianco scarico radiatore egr bucato deve comprendere che il liquido refrigerante trafilato attraverso le microfessurazioni del fascio tubiero raggiunge il flusso dei gas di scarico ad alta temperatura, dove evapora quasi istantaneamente generando il caratteristico fumo bianco e denso, spesso accompagnato da un odore dolciastro dovuto ai componenti glicolati del liquido refrigerante stesso.
Questo fumo, a differenza del semplice vapore acqueo di condensa che scompare rapidamente dopo l’avviamento a freddo, tende a persistere anche a motore caldo e a regime sostenuto, proprio perché la fonte del refrigerante evaporato è continua e non limitata alla sola fase di avviamento.
Attenzione rischio colpo idraulico: perché il trafilamento massiccio di refrigerante dallo scambiatore EGR può piegare le bielle del motore
Nei casi più severi di cedimento del fascio tubiero, la quantità di liquido refrigerante che trafila verso il condotto di aspirazione può superare la capacità di evaporazione istantanea garantita dalla sola temperatura dei gas, accumulandosi progressivamente nel collettore di aspirazione durante le fasi di funzionamento a basso regime o durante le soste del veicolo. Questo colpo idraulico nel collettore espone il motore esattamente allo stesso rischio meccanico catastrofico descritto per un cedimento severo della guarnizione testata: il liquido, fisicamente incomprimibile, può impedire al pistone di completare la propria corsa durante il tentativo di avviamento.
Le conseguenze di un colpo idraulico generato da questa specifica causa sono identiche in gravità a quelle di qualsiasi altro trafilamento massiccio di liquido in camera di combustione: le bielle possono piegarsi permanentemente sotto lo sforzo anomalo, con un danno meccanico che richiede la revisione o la sostituzione completa del motore. Un motore che presenta un consumo di refrigerante rapido e crescente, associato a resistenza anomala o difficoltà all’avviamento, non va mai forzato con tentativi ripetuti: la procedura corretta prevede sempre il rimorchio del veicolo in officina per una verifica preventiva del collettore di aspirazione prima di qualsiasi nuovo tentativo di accensione.
Come Diagnosticare lo Scambiatore EGR: Prova Pressione a 1,5 Bar e Test CO2
Test di tenuta idraulica: la verifica diagnostica più affidabile per confermare un cedimento del fascio tubiero consiste nell’isolare fisicamente il radiatore EGR dal resto del circuito di raffreddamento e sottoporlo a una prova di tenuta in pressione con pompa manuale, generalmente calibrata a una pressione di prova 1,5 bar, un valore superiore alla normale pressione di esercizio del circuito ma sufficiente a evidenziare anche microfessurazioni non ancora responsabili di una perdita evidente durante il normale funzionamento.
Attuatore Turbina Guasto Sintomi: Spia Motore, Calo Potenza e Costi
Un calo di pressione nel tempo, monitorato con il componente immerso in un contenitore d’acqua per rendere visibili eventuali bolle d’aria, conferma con certezza la presenza di un cedimento strutturale del fascio tubiero.
Test chimico complementare: il test dei gas di combustione CO2 nella vaschetta di espansione, identico nel principio a quello utilizzato per la diagnosi della guarnizione testata, permette di rilevare la presenza di anidride carbonica proveniente dai gas di scarico all’interno del circuito di raffreddamento, un segnale che conferma una comunicazione anomala tra i due ambienti anche quando la causa esatta — scambiatore EGR o guarnizione testata — non è ancora stata isolata con certezza.
Le metodologie standardizzate di misura dell’opacità e della composizione dei vapori nei gas di scarico, utili anche in questo contesto diagnostico, sono definite dalla normativa ISO 11614.
Verifica dei codici diagnostici: la lettura tramite strumento OBD-II dei codici P0400 (malfunzionamento generico del flusso di ricircolo EGR) e P2457 (specifico per un blocco della valvola di bypass depressione o per un’anomalia di flusso attribuibile allo scambiatore) orienta ulteriormente la diagnosi, sebbene questi codici da soli non distinguano sempre con certezza tra un guasto meccanico allo scambiatore e un blocco della sola valvola di regolazione.
La documentazione tecnica specialistica sulla diagnostica dei moduli EGR e sui meccanismi di corrosione chimica interna è approfondita dal Pierburg / Motorservice Tech Center, uno dei principali produttori di riferimento per questi componenti.
Costo Sostituzione Radiatore EGR Pierburg e Valeo: Tabelle Prezzi e Manodopera
Livelli di ricambio disponibili: chi cerca costo sostituzione radiatore egr perdite refrigerante deve valutare tre opzioni principali:
- Scambiatore EGR originale OEM: massima corrispondenza garantita con le specifiche costruttive originali, generalmente l’opzione con il costo più elevato ma la maggiore affidabilità di lungo periodo rispetto alla corrosione chimica interna.
- Radiatore equivalente aftermarket (Pierburg, Valeo, Nrf): costo generalmente più contenuto a parità di qualità costruttiva, spesso prodotto dagli stessi fornitori di primo impianto che equipaggiano la fabbrica in origine.
- Kit di bypass: soluzione tecnicamente sconsigliata e, su molti mercati, non conforme alla normativa sulle emissioni, che elimina fisicamente il ricircolo escludendo lo scambiatore dal circuito: una scorciatoia che può risolvere temporaneamente il sintomo ma espone il veicolo a conseguenze legali e a un peggioramento delle emissioni reali.
Le ore di manodopera necessarie variano sensibilmente in base all’accessibilità del componente, che su alcune architetture motore richiede lo smontaggio di collettori o componenti accessori per raggiungere la posizione di montaggio dello scambiatore.
| Causa sospetta | Test diagnostico | Sintomo prevalente | Costo indicativo |
|---|---|---|---|
| Scambiatore EGR guasto | Prova pressione isolata a 1,5 bar, test CO2 | Consumo refrigerante senza perdite esterne, fumo bianco | Medio, sostituzione scambiatore + manodopera |
| Guarnizione testata bruciata | Test CO2, prova compressione, verifica planarità | Maionese nell’olio, bolle nel vaso espansione | Alto, kit guarnizioni + eventuale spianatura |
| Pompa acqua perdente | Ispezione visiva foro spia, verifica gioco cuscinetto | Perdita esterna visibile, rumore rotolamento | Medio, sostituzione pompa acqua |
| Radiatore motore bucato | Prova pressione impianto completo, ispezione visiva | Perdita esterna visibile sotto il veicolo | Medio, sostituzione radiatore |
Un consumo di refrigerante può derivare anche da un guasto alla pompa dell’acqua, componente distinto ma facente parte dello stesso circuito di raffreddamento complessivo: l’argomento è approfondito nella guida Pompa Acqua Auto Guasta Sintomi: Perdita Liquido, Rumore e Costi.
Una gestione termica non ottimale del motore, legata a un termostato non funzionante correttamente, può inoltre influenzare indirettamente le condizioni di funzionamento dello scambiatore EGR stesso: il fenomeno è trattato nella guida Valvola Termostatica Bloccata Sintomi: Temperatura, Riscaldamento e Costi.
I controlli OBD sull’efficienza dei dispositivi anti-inquinamento, incluso il sistema EGR, verificati in sede di revisione periodica del veicolo, sono consultabili sul Portale dell’Automobilista del Ministero dei Trasporti, e sono approfonditi anche nella guida Revisione Auto con Controlli OBD: Cosa Vede Davvero lo Scantool Ministeriale.
Su veicoli usati ancora coperti da garanzia commerciale, un difetto di conformità al gruppo EGR va sempre verificato rispetto alle tutele legali specifiche previste: l’argomento è trattato nella guida Garanzia Auto Usate: Chi Paga in Caso di Guasto?.
Domande Frequenti sullo Scambiatore EGR
Quanto costa cambiare lo scambiatore EGR?
Il costo varia in base al tipo di ricambio scelto (originale OEM o equivalente aftermarket) e all’accessibilità del componente sulla specifica architettura motore, che può richiedere lo smontaggio di collettori o componenti accessori con un impatto significativo sulla manodopera complessiva.
Cosa succede se si buca il radiatore dell’EGR?
Il liquido refrigerante inizia a trafilare verso il condotto dei gas di scarico o verso il collettore di aspirazione, generando un consumo progressivo senza perdite esterne visibili, fumo bianco allo scarico e, nei casi più severi, il rischio di colpo idraulico descritto in questa guida se il trafilamento diventa massiccio.
Come capire se perde la testata o lo scambiatore EGR?
Entrambi i guasti generano un consumo di refrigerante e possono produrre fumo bianco allo scarico, ma solo la prova di tenuta in pressione dello scambiatore isolato, combinata con la prova di compressione dei cilindri per escludere un cedimento della guarnizione testata, permette una diagnosi differenziale certa tra le due cause.
Si può continuare a guidare con lo scambiatore EGR che perde?
Nel breve termine e con una perdita contenuta, il veicolo può restare marciante, ma è fortemente sconsigliato prolungare l’utilizzo: il consumo di refrigerante tende ad aggravarsi progressivamente, con il rischio concreto di raggiungere un livello tale da causare surriscaldamento del motore o, nei casi più severi, un colpo idraulico in aspirazione.
Il bypass dell’EGR risolve definitivamente il problema dello scambiatore?
Elimina il sintomo escludendo fisicamente lo scambiatore dal circuito di ricircolo, ma non è una soluzione tecnicamente né legalmente consigliabile: comporta un peggioramento reale delle emissioni del veicolo, una probabile non conformità alle normative vigenti, e il rischio di conseguenze in sede di revisione periodica o di controlli su strada.
Conclusione: Vademecum d’Officina per la Sostituzione Corretta
Affrontare scambiatore EGR guasto sintomi conclamati richiede un intervento tecnico completo, che non si limiti alla sola sostituzione del componente ma consideri l’intero circuito di raffreddamento coinvolto.
Il vademecum d’officina corretto prevede:
- Lavaggio completo del circuito di raffreddamento dopo la sostituzione, per rimuovere ogni residuo di refrigerante contaminato dai gas di scarico o da eventuali depositi generati dalla corrosione interna.
- Spurgo accurato dell’aria dal circuito, seguendo la procedura specifica prevista dal costruttore per il punto più alto del sistema di raffreddamento.
- Controllo della tenuta delle guarnizioni in metallo di accoppiamento, componenti spesso trascurati ma altrettanto esposti alla stessa condensa acida che ha causato il cedimento del componente originale.
- Verifica finale con nuova prova di pressione sull’intero circuito assemblato, prima della riconsegna del veicolo, per confermare l’assenza di perdite residue.
Gestire scambiatore EGR guasto sintomi con questo approccio completo, anziché limitarsi alla sola sostituzione del componente danneggiato, è ciò che distingue un intervento realmente risolutivo da un nuovo cedimento a breve distanza, magari su una guarnizione o un componente accessorio esposto alla stessa aggressione chimica.
