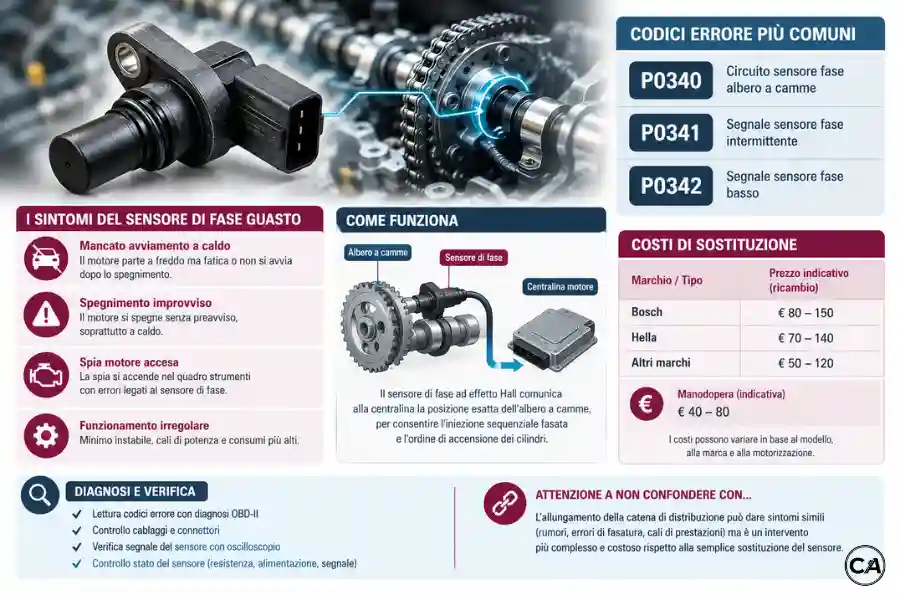

Entità: Sensore di fase ad effetto Hall · Attributo: Funzione · Valore: comunicare alla centralina motore la posizione esatta dell’albero a camme, permettendo di identificare quale cilindro si trova in fase di compressione per gestire correttamente l’iniezione sequenziale fasata e l’ordine di accensione.
Per gestire con precisione l’iniezione sequenziale fasata, la centralina motore deve conoscere in ogni istante non solo la velocità di rotazione del motore, fornita dal sensore giri sull’albero motore, ma anche la posizione esatta dell’albero a camme, un’informazione che permette di distinguere, tra due cilindri che si trovano teoricamente nella stessa posizione angolare dell’albero motore, quale dei due sta effettivamente completando la fase di compressione e quale invece la fase di scarico.
Questo compito è affidato al sensore di fase ad effetto Hall, un trasduttore magnetoresistivo che rileva il passaggio dei denti di una ruota fonica albero a camme e traduce questa informazione in un segnale elettrico digitale utilizzato dalla centralina per il rilevamento del punto morto superiore PMS del primo cilindro. Quando questo sensore si guasta, la centralina perde un riferimento essenziale per la gestione del motore. Riconoscere per tempo i sensore fase albero a camme guasto sintomi più comuni evita diagnosi errate e interventi inutilmente costosi su altri organi della distribuzione.
Sensore Fase Albero a Camme Guasto Sintomi: Mancato Avviamento, Spia e Spegnimento
Entità: Mancato avviamento a caldo · Attributo: Causa fisica ricorrente · Valore: cedimento termico del semiconduttore interno al sensore, che perde progressivamente linearità di risposta man mano che la temperatura del vano motore sale dopo un tragitto prolungato.
Il sintomo più caratteristico e frustrante di sensore fase albero a camme guasto sintomi è il mancato avviamento del motore specificamente a caldo, oppure tempi di avviamento sensibilmente più lunghi del normale dopo che il veicolo ha percorso un tratto di strada e il vano motore ha raggiunto temperature elevate.
Sensore Pressione Differenziale DPF Guasto Sintomi: Spia, Rigenerazione e Costi
Questo comportamento nasce dal cedimento termico del semiconduttore interno al sensore: un componente che a temperatura ambiente fornisce ancora un segnale sufficientemente stabile può perdere linearità di risposta quando la temperatura sale oltre una certa soglia, generando un segnale intermittente o completamente assente proprio nel momento in cui la centralina ne ha più bisogno per calcolare correttamente la sequenza di iniezione.
Entità: Spegnimento improvviso durante la marcia · Attributo: Meccanismo scatenante · Valore: perdita totale e momentanea del segnale del sensore di fase, che priva la centralina del riferimento necessario per mantenere sincronizzata l’iniezione sequenziale, portando all’arresto del motore.
Un secondo sintomo, più grave dal punto di vista della sicurezza di guida, è lo spegnimento improvviso del motore durante la marcia, causato da una perdita totale e momentanea del segnale trasmesso dal sensore. Senza questo riferimento, la centralina non è più in grado di mantenere sincronizzata l’iniezione sequenziale con la posizione reale dei cilindri, e su molte architetture motore questa condizione porta all’arresto immediato del motore piuttosto che a un funzionamento degradato.
Sensore Temperatura Gas di Scarico Guasto Sintomi: Spia, Recovery e Costi
A questi sintomi si aggiungono un’erogazione irregolare con vuoti di coppia percepibili durante la guida, generati da micro-interruzioni del segnale non sufficientemente prolungate da causare uno spegnimento completo ma comunque sufficienti a disturbare la sincronizzazione dell’iniezione, l’accensione della spia avaria motore MIL in modo fisso sul cruscotto, e l’attivazione della modalità recovery della centralina, che limita il regime massimo del motore per proteggere il sistema da un funzionamento privo del riferimento di fase corretto.
Errore P0340 e P0341: Diagnosi Tra Guasto Elettrico e Sfasamento Meccanico
Entità: Errore OBD P0340 · Attributo: Significato tecnico · Valore: Camshaft Position Sensor Circuit Malfunction — la centralina non rileva alcun segnale dal sensore di fase, tipicamente riconducibile a un’interruzione totale del circuito elettrico, a un guasto interno completo del componente o a un’infiltrazione d’olio nell’involucro in resina.
Il codice P0340 indica un malfunzionamento generico del circuito del sensore di fase, generato quando la centralina non riceve alcun segnale utile dal componente. Le cause più comuni includono un’interruzione del cablaggio, un connettore ossidato o scollegato, oppure un guasto interno completo del circuito integrato Hall, spesso originato da cricche sull’involucro in resina che permettono infiltrazioni d’olio capaci di cortocircuitare i delicati componenti elettronici interni.
Entità: Errore OBD P0341 · Attributo: Significato tecnico · Valore: Camshaft Position Sensor Circuit Range/Performance — la centralina riceve un segnale dal sensore, ma questo risulta fuori dai parametri di plausibilità attesi, un’indicazione che orienta la diagnosi anche verso un possibile sfasamento meccanico tra albero motore e camme.
Il codice P0341, di natura tecnicamente più sottile, indica invece che la centralina riceve un segnale dal sensore, ma questo risulta fuori dai parametri di plausibilità attesi rispetto al segnale di riferimento fornito dal sensore giri sull’albero motore.
Questa distinzione è diagnosticamente fondamentale: mentre il P0340 orienta quasi sempre verso un guasto elettrico o meccanico del sensore stesso, il P0341 può derivare anche da uno sfasamento tra albero motore e camme, causato ad esempio da un allungamento della catena di distribuzione o da un errore di montaggio durante un precedente intervento sulla distribuzione, condizioni in cui il sensore stesso funziona perfettamente ma rileva, correttamente, una posizione meccanica dell’albero a camme diversa da quella attesa dalla centralina.
Il codice P0342, infine, segnala uno specifico segnale basso sul circuito, generalmente riconducibile a un problema di alimentazione elettrica insufficiente al sensore piuttosto che a un guasto del trasduttore in sé.
Come Diagnosticare il Sensore Fase: Test Tensione Multimetro e Segnale Oscilloscopio
Entità: Verifica della tensione di alimentazione · Attributo: Strumento e valori di riferimento · Valore: multimetro digitale, con lettura attesa generalmente di 5V o 12V sulla linea di alimentazione a seconda dell’architettura del sensore, e verifica della continuità di massa come primo passaggio diagnostico prima di sospettare un guasto interno al componente.
Il primo livello di diagnosi consiste nella verifica con multimetro digitale della tensione di alimentazione in ingresso al sensore, che deve rispettare il valore nominale previsto dal costruttore, generalmente 5V sui sensori Hall di generazione più recente o 12V su alcune architetture precedenti, insieme al controllo della corretta continuità del collegamento di massa.
Un’alimentazione assente o instabile a monte del sensore stesso, magari causata da un fusibile o da un relè difettoso condiviso con altri circuiti, va sempre esclusa prima di sospettare un guasto interno al componente, poiché sostituire un sensore perfettamente funzionante non risolverebbe un problema elettrico a monte.
Entità: Misurazione del segnale ad onda quadra 0-5V · Attributo: Strumento di misura · Valore: oscilloscopio automotive collegato alla linea di segnale del sensore, con osservazione della forma d’onda quadra, della sua ampiezza e della sua coerenza temporale rispetto al segnale del sensore giri sull’albero motore.
Il test diagnostico più risolutivo consiste nella misurazione diretta del segnale di uscita tramite oscilloscopio automotive collegato alla linea dedicata del sensore, con motore acceso. Un sensore funzionante correttamente genera un’onda quadra pulita, con transizioni nette tra i livelli logici 0V e 5V a ogni passaggio di un dente della ruota fonica, mantenendo una frequenza coerente con il regime del motore.
L’analisi della sincronizzazione tra il sincronismo CKP-CMP, ovvero il confronto temporale tra il segnale del sensore giri albero motore e quello del sensore di fase, permette di verificare se i due segnali si susseguono nella corretta relazione di fase prevista dal costruttore, un controllo essenziale per distinguere un guasto elettrico isolato del sensore di fase da un più complesso problema di sfasamento meccanico dell’intera distribuzione.
La lettura dei codici errore P0340, P0341 e P0342 tramite strumento diagnostico OBD completa il quadro, orientando fin da subito l’indagine verso l’ipotesi diagnostica più probabile prima di procedere con i test elettrici descritti.
⚠️ Attenzione Rischio Errata Diagnosi
Perché scambiare un allungamento della catena di distribuzione per un guasto al sensore di fase fa sprecare soldi inutilmente:
- Come descritto in precedenza, il codice P0341 può essere generato non solo da un guasto elettrico del sensore, ma anche da un reale sfasamento meccanico tra albero motore e albero a camme, tipicamente causato da un allungamento della catena di distribuzione o da un errore di fasatura commesso durante un precedente intervento di manutenzione.
- Sostituire il sensore di fase in presenza di un allungamento della catena di distribuzione non risolve il problema alla radice: il nuovo sensore, perfettamente funzionante, continuerà a rilevare correttamente una posizione dell’albero a camme che rimane comunque sfasata rispetto a quella attesa, e il codice di errore si ripresenterà nel giro di poco tempo.
- Una diagnosi che si fermi alla sola sostituzione del sensore senza prima verificare, tramite il confronto dei segnali CKP-CMP all’oscilloscopio o un controllo fisico della tensione della catena, l’eventuale presenza di uno sfasamento meccanico reale, rischia di far sostenere al proprietario del veicolo il costo di un ricambio inutile, rimandando nel frattempo l’intervento realmente necessario sulla distribuzione.
Un errore P0341 ricorrente, anche dopo la sostituzione del sensore di fase, è un’indicazione da non ignorare: va sempre approfondito con un controllo specifico sullo stato della catena o della cinghia di distribuzione prima di considerare il problema risolto.
| Causa | Sintomo principale | Test diagnostico | Costo indicativo |
|---|---|---|---|
| Sensore fase camme guasto | Mancato avviamento a caldo, spegnimento improvviso, P0340/P0341 | Oscilloscopio su segnale, multimetro su alimentazione | 60–250 € (ricambio + manodopera) |
| Sensore giri albero motore (CKP) guasto | Mancato avviamento totale, motore che si spegne da caldo | Oscilloscopio su segnale CKP | 100–350 € |
| Bobina accensione difettosa | Mancata accensione su singolo cilindro, spia lampeggiante | Test di sostituzione tra cilindri, misura resistenza | 60–200 € (per bobina) |
| Catena distribuzione allungata | Sferragliamento a freddo, P0341 ricorrente dopo sostituzione sensore | Misurazione allungamento maglie, confronto CKP-CMP | 800–2.200 € (kit distribuzione completo) |
Costo Sostituzione Sensore Fase Albero a Camme Bosch e Hella: Tabelle Prezzi e Manodopera
Entità: Sensore di fase di ricambio · Attributo: Costo indicativo del componente · Valore: generalmente tra 10 e 220 euro a seconda del modello di veicolo e del produttore scelto, con la fascia più ampia dovuta alla forte variabilità tra applicazioni economiche e veicoli premium.
Il costo del solo ricambio per un sensore di fase varia in modo significativo, generalmente tra 10 e 220 euro, a seconda del modello di veicolo, del produttore scelto tra Bosch, Hella, Magneti Marelli, VDO e Delphi, e della complessità costruttiva specifica dell’applicazione.
I ricambi aftermarket di qualità equivalente, prodotti dagli stessi fornitori che riforniscono il mercato di primo impianto per diversi costruttori, rappresentano generalmente un’opzione affidabile a un costo inferiore rispetto al ricambio a marchio della casa automobilistica, mentre i prodotti di importazione a basso costo, come segnalato dalla documentazione tecnica dei principali fornitori del settore, possono presentare tolleranze meno precise nel segnale generato, con il rischio di generare codici di errore intermittenti anche dopo la sostituzione.
La manodopera per la sostituzione varia sensibilmente in base alla posizione di montaggio del sensore: su alcune architetture motore, in particolare sui motori in linea dove il sensore è installato a un’estremità dell’albero a camme facilmente accessibile, l’intervento richiede generalmente meno di un’ora di lavoro. Su altre configurazioni, in particolare sui motori a V dotati di più sensori per monitorare separatamente le diverse bancate dei cilindri, l’accesso può risultare più complesso, richiedendo la rimozione di componenti accessori circostanti.
Come descritto dalla documentazione tecnica di Hella TechWorld dedicata al sensore albero a camme, il componente lavora in stretta sinergia con il sensore giri sull’albero motore per definire con precisione la posizione dell’albero motore stesso, motivo per cui una verifica incrociata di entrambi i segnali è sempre consigliata prima di procedere alla sostituzione. Sommando ricambio e manodopera, il costo complessivo dell’intervento si colloca generalmente in una fascia tra 60 e 250 euro per la maggior parte delle vetture di segmento comune, con valori superiori su applicazioni premium o motori a più bancate.
Argomenti Collegati: gli Altri Fronti Critici della Sincronizzazione Motore
Il segnale di riferimento dell’albero motore, complementare a quello del sensore di fase per la corretta gestione dell’iniezione e dell’accensione, è trattato nel dettaglio in Sensore Giri Motore Guasto: Auto si Spegne da Calda e Costi.
I problemi di mancata accensione sui singoli cilindri dovuti a errori di fasatura o ad altre cause elettriche, distinti ma talvolta correlati a un guasto del sensore di fase, sono approfonditi in Mancata Accensione Cilindro: Spia Motore Lampeggiante e Costi.
Le anomalie sulla catena di distribuzione e i relativi allungamenti, causa alternativa dell’errore P0341 descritta nel box di avviso di questa guida, sono trattate in Rottura Catena Camme 1.5 BlueHDi: Catena 8mm, Rumore e Costi.
I problemi di alimentazione e pilotaggio delle candele, che possono generare sintomi in parte sovrapponibili a quelli di un sensore di fase compromesso, sono approfonditi in Bobina Accensione Guasta Sintomi: Auto a Tre Cilindri, Spia Motore e Costi.
La scansione dei codici di avaria svolta durante le verifiche ministeriali periodiche, secondo le specifiche di comunicazione diagnostica definite dalla normativa ISO 15031 per i dati emissioni-correlati, è approfondita anche dal Portale dell’Automobilista del Ministero dei Trasporti: vedi anche Revisione Auto con Controlli OBD: Cosa Vede Davvero lo Scantool Ministeriale.
Chi ha acquistato di recente un usato e si trova davanti a un guasto imprevisto al sistema elettronico di gestione motore dovrebbe verificare con attenzione i propri diritti in materia di difetti occulti: la guida Garanzia Auto Usate 2026: Chi Paga in Caso di Guasto? spiega quando il venditore è tenuto a intervenire.
Domande Frequenti sul Sensore Fase Albero a Camme Guasto
Quanto costa cambiare il sensore di fase dell’albero a camme?
Il costo complessivo, ricambio e manodopera inclusi, si colloca generalmente tra 60 e 250 euro per la maggior parte delle vetture di segmento comune, a seconda del produttore scelto tra Bosch, Hella, Magneti Marelli, VDO e Delphi, e della complessità di accesso al componente sul modello specifico di veicolo.
Cosa succede se si stacca il sensore dell’albero a camme?
Se il connettore o il sensore stesso si distaccano completamente durante la marcia, la centralina perde immediatamente il segnale di riferimento necessario per la fasatura dell’iniezione sequenziale. Su molte architetture motore, questa condizione porta all’arresto immediato del motore, mentre su altre la centralina può tentare di proseguire con un’iniezione non sequenziale in modalità di emergenza, con un funzionamento comunque irregolare e la spia motore accesa.
L’auto parte se il sensore di fase è guasto?
Dipende dalla gravità e dalla natura del guasto. Su alcune architetture motore, un sensore di fase completamente assente o guasto impedisce l’avviamento, poiché la centralina non è in grado di determinare la posizione del primo cilindro necessaria per iniziare la sequenza di iniezione. Su altre applicazioni, il motore può ancora avviarsi sfruttando esclusivamente il segnale del sensore giri albero motore, ma con un’iniezione non ottimizzata, tempi di avviamento più lunghi e un funzionamento generale meno regolare.
Un errore P0341 dopo aver già sostituito il sensore di fase indica sempre un problema alla catena di distribuzione?
Non è l’unica possibilità, ma è un’ipotesi che va sempre verificata con priorità in questo scenario specifico. Se il codice si ripresenta identico dopo aver già installato un sensore nuovo e correttamente funzionante, il sospetto si sposta necessariamente su un problema meccanico reale di sfasamento tra albero motore e camme, tipicamente un allungamento della catena o della cinghia di distribuzione, che va verificato con un controllo fisico dedicato prima di considerare esaurite le possibili cause elettriche.
Perché il sensore di fase si guasta più spesso a caldo?
Il cedimento a temperature elevate è legato alla natura stessa del semiconduttore Hall integrato nel sensore, il cui comportamento elettrico può degradarsi progressivamente con l’aumento della temperatura di esercizio, specialmente su componenti già affetti da micro-cricche nell’involucro protettivo in resina che permettono infiltrazioni di calore e vapori d’olio dal vano motore circostante. Un sensore ancora perfettamente funzionante a freddo può quindi manifestare il proprio guasto esclusivamente dopo un tragitto prolungato, quando le temperature del vano motore raggiungono i valori più elevati.
Conclusione: Vademecum d’Officina per l’Installazione
Riconoscere per tempo i sensore fase albero a camme guasto sintomi descritti in questa guida, dal mancato avviamento a caldo allo spegnimento improvviso durante la marcia, permette quasi sempre un intervento rapido e a costo contenuto, purché la diagnosi distingua correttamente un guasto elettrico isolato da un più serio sfasamento meccanico della distribuzione.
Al momento dell’installazione del nuovo componente, quattro passaggi restano essenziali: la pulizia accurata della sede di montaggio da residui di olio o depositi che comprometterebbero la lettura del segnale magnetico; la verifica dell’o-ring di tenuta, componente economico ma la cui usura permetterebbe infiltrazioni d’olio identiche a quelle che hanno causato il guasto originale; il serraggio della vite di fissaggio secondo la coppia specificata dal costruttore, per garantire il corretto allineamento tra sensore e ruota fonica; e infine l’azzeramento degli errori memorizzati in centralina, necessario per verificare che il codice diagnostico non si ripresenti dopo un breve ciclo di guida di prova.
