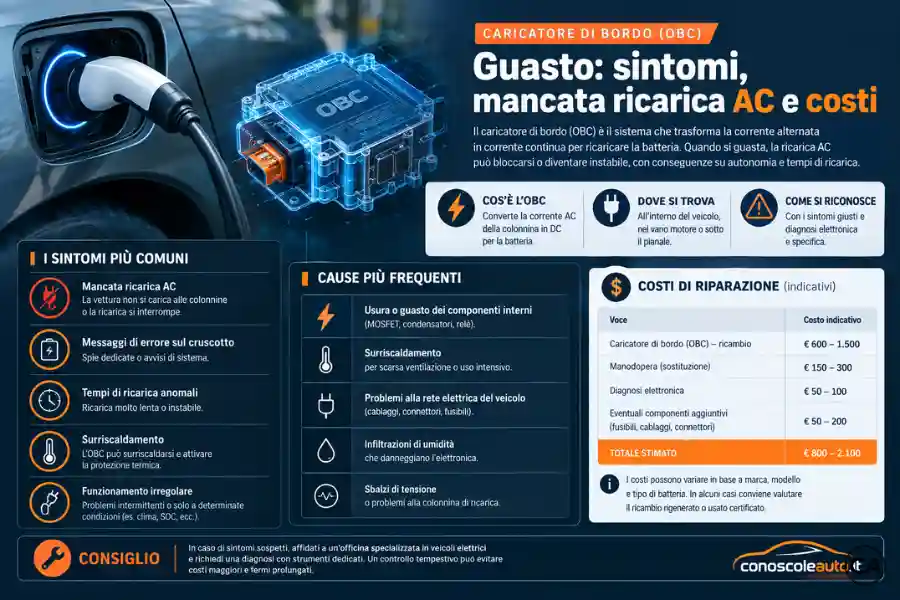

Caricatore di Bordo OBC Guasto Sintomi: Mancata Ricarica AC e Costi

Il convertitore AC/DC On-Board Charger è il componente meccatronico che trasforma la corrente alternata monofase o trifase prelevata dalla rete civile in corrente continua ad alta tensione compatibile con il pacco batterie di trazione. Riconoscere per tempo i sintomi di un caricatore di bordo OBC guasto — interruzione della ricarica AC, differenziale che scatta all’attacco del cavo, spia MIL accesa — evita di trasformare un guasto localizzato in un danno esteso alla scheda di potenza, con costi di ripristino che possono superare quelli di un modulo nuovo se la diagnosi arriva tardi.

Caricatore di Bordo OBC Guasto Sintomi: Ricarica AC Bloccata, Differenziale Scattato e Spia MIL

Entità: Caricatore di Bordo OBC · Attributo: Sintomo primario · Valore: Interruzione immediata della ricarica AC con ricarica DC rapida funzionante

Quando il guasto interessa lo stadio AC/DC di bordo, il veicolo smette di caricare da Wallbox o presa domestica di Tipo 2 mentre la ricarica rapida in corrente continua tramite CCS Combo2 continua a funzionare regolarmente, perché il percorso DC rapido bypassa completamente l’OBC e alimenta il pacco batteria direttamente dal caricatore esterno della colonnina. Questa asimmetria diagnostica è il primo indicatore affidabile che isola il guasto sull’elettronica di conversione di bordo, escludendo il pacco batteria e il BMS come causa primaria.

Entità: Quadro elettrico domestico · Attributo: Comportamento in guasto · Valore: Scatto dell’interruttore differenziale all’attacco del cavo

Uno scatto ripetuto dell’interruttore differenziale del quadro di casa nel preciso istante dell’inserimento del cavo di ricarica segnala quasi sempre una perdita di isolamento verso massa a monte del pacco batteria, tipicamente originata da infiltrazioni di umidità nello chassis metallico dell’OBC o da un cedimento dell’isolamento galvanico ad alta frequenza del trasformatore interno. Il differenziale reagisce a una dispersione di corrente reale, non a un falso allarme software: va trattato come sintomo prioritario.

Entità: Quadro strumentazione · Attributo: Segnalazione · Valore: Spia anomalia ricarica / MIL accesa con mancata comunicazione CAN-bus

La spia di anomalia ricarica accesa sul quadro strumenti, accompagnata da mancata comunicazione CAN-bus tra la centralina dell’OBC e la stazione di ricarica EVSE, indica che il modulo non riesce a completare l’handshake iniziale di negoziazione potenza. In molti veicoli questo si traduce in un blocco preventivo della sessione di ricarica AC, attivato dalla logica di sicurezza della centralina prima ancora che venga erogata corrente, per evitare di alimentare uno stadio di potenza con un guasto interno non ancora quantificato.

Errore Ricarica AC Interrotta: Diagnosi Tra Modulo PFC e Fusibile Alta Tensione Interrotto

L’errore ricarica AC interrotta con ricarica DC funzionante circoscrive il guasto a quattro sottosistemi interni dell’OBC, ciascuno con una firma elettrica distinguibile in fase di analisi:

Il circuito di rifasamento PFC è il primo stadio a cedere in caso di sovraccarico prolungato, perché lavora costantemente al limite termico per correggere il fattore di potenza dell’onda sinusoidale prelevata dalla rete prima della rettificazione. Un cedimento dello stadio PFC boost si manifesta con un’interruzione istantanea della sessione appena la centralina rileva un fattore di potenza fuori tolleranza, spesso prima ancora che l’utente percepisca cali di potenza in ricarica.

Pompa di Calore Auto Elettrica Guasto Sintomi: Efficienza, Autonomia e Costi

È utile distinguere questo guasto da un cedimento del convertitore di trazione: quando il problema riguarda esclusivamente la fase di conversione da rete AC al bus ad alta tensione, la trazione del veicolo resta inalterata, a differenza di un guasto sull’inverter di trazione, che compromette invece l’erogazione di potenza durante la marcia.

Convertitore DC DC Auto Elettrica Guasto Sintomi: Batteria 12V Scarica e Costi

Un pacco batteria con un elevato numero di cicli e uno stato di salute già ridotto può inoltre amplificare gli stress termici sull’OBC durante le fasi di equalizzazione delle celle: la relazione tra invecchiamento dell’accumulatore e sollecitazione elettronica di bordo è approfondita nella guida su come misurare il SoH della batteria di trazione.

Come Diagnosticare l’OBC: Controllo Continuità Fusibili HV e Valori del Cavo Type 2

Strumento: Multimetro isolato CAT IV 1000V · Funzione: Verifica continuità fusibili HV interni · Esito atteso: Resistenza prossima a zero ohm

Il primo test in banco prevede la messa fuori tensione del sistema secondo procedura PES/PAV e la successiva misurazione della continuità dei fusibili HV interni all’OBC con un multimetro isolato CAT IV 1000V: un valore di resistenza fuori scala conferma l’interruzione del fusibile e isola immediatamente il guasto senza dover ancora aprire lo stadio di potenza.

Strumento: Megohmetro CAT IV 1000V · Funzione: Resistenza di isolamento verso massa · Soglia di allarme: Valore inferiore alla soglia dichiarata dal costruttore in Mohm

La seconda verifica misura la resistenza di isolamento verso massa tra i poli HV dell’OBC e lo chassis metallico del veicolo: un valore anomalmente basso conferma la perdita di isolamento galvanico, spesso originata da infiltrazioni di umidità o da carbonizzazione interna del substrato della scheda di potenza dopo un arco elettrico.

Fonte dati: Centralina OBC/VCU · Strumento: Scantool OBD · Codici tipici: P0D57, P0D59, P0D28

La lettura dei codici errore tramite scantool restituisce tipicamente errore OBD P0D57 (prestazioni del circuito di carica ridotte), P0D59 (tensione del circuito di ricarica fuori range) e P0D28 (comunicazione del modulo di ricarica interrotta): la combinazione dei tre codici, letta insieme ai freeze frame di tensione e temperatura, orienta la diagnosi tra guasto dello stadio PFC, del ponte raddrizzatore o della sola linea di comunicazione con l’EVSE.

Strumento: Oscilloscopio · Segnale monitorato: Control Pilot CP e Proximity Pilot PP · Riferimento: Frequenza PWM del pin di pilotaggio CP

La verifica dei segnali Control Pilot CP e Proximity Pilot PP sul cavo Type 2 tramite oscilloscopio consente di distinguere un guasto interno all’OBC da un problema del cavo stesso o della colonnina: un duty cycle del segnale CP incoerente con la potenza contrattualizzata, o una resistenza di codifica PP fuori tolleranza, spostano il sospetto diagnostico sul cavo di ricarica anziché sul modulo di bordo.

Questi parametri di comunicazione seguono le specifiche definite dal portale CharIN e.V. per lo standard ISO 15118 e dalla Normativa IEC 61851-1, che regola i requisiti generali di sicurezza per la ricarica conduttiva dei veicoli elettrici.

Guasto Scheda Potenza OBC Auto Elettrica

Il guasto scheda potenza OBC auto elettrica a livello di semiconduttore si presenta come un cortocircuito diretto tra source e drain nei MOSFET o tra collettore ed emettitore negli IGBT del ponte raddrizzatore, generalmente riconoscibile in banco con un test di conduzione diretta a bassa tensione prima di riapplicare la tensione di rete. Segni visivi di carbonizzazione sul dissipatore, gonfiore dei condensatori del filtro EMI o odore di resina bruciata confermano un cedimento termico già in fase avanzata, che richiede la sostituzione dell’intero stadio di potenza piuttosto che del singolo componente.

Durante la revisione periodica, lo scantool ministeriale interroga la centralina anche sull’integrità del sistema ad alta tensione: il dettaglio di quali parametri vengono effettivamente letti dal dispositivo omologato è descritto nella guida sulla revisione auto con controlli OBD, mentre le procedure di omologazione e le verifiche di sicurezza sugli impianti ad alta tensione sono consultabili sul Portale dell’Automobilista – Ministero dei Trasporti.

Un comportamento diagnostico simile, ma con causa elettrica diversa, si osserva talvolta sulle vetture con tecnologia Mild-Hybrid 48V, dove il convertitore DC/DC che alimenta la batteria al litio ausiliaria può generare sintomi di mancata ricarica sovrapponibili a quelli dell’OBC: la distinzione tra le due architetture è trattata nella guida dedicata al guasto del sistema Mild Hybrid 48V.

Costo Sostituzione Caricatore di Bordo OBC: Tabelle Prezzi Modulo OEM e Riparazione Scheda

Il costo sostituzione caricatore di bordo OBC EV varia in funzione della strategia di ripristino scelta e della potenza nominale del modulo, che sui veicoli di segmento medio si attesta tra 7,4 kW e 22 kW per la ricarica trifase.

Confronto strategie di ripristino OBC

Prima di autorizzare la sostituzione completa del modulo, va sempre verificato se il difetto rientra nella garanzia di conformità prevista per i veicoli usati sui componenti ad alta tensione: i criteri di ripartizione dei costi tra venditore e acquirente in caso di guasto sono spiegati nella guida su garanzia auto usate: chi paga in caso di guasto.

È inoltre buona prassi escludere una causa esterna prima di intervenire sull’OBC, verificando che il problema non dipenda dall’impianto domestico di ricarica: i criteri di dimensionamento e i costi di un’installazione a norma sono riportati nella guida sul costo di installazione della Wallbox di casa.

Diagnosi Guasti Ricarica EV: Tabella Comparativa dei Sottosistemi

Diagnosi Guasti Ricarica EV: Caricatore OBC Guasto vs Inverter di Trazione Difettoso vs Cavo di Ricarica Tipo 2 Danneggiato vs Presa di Ricarica CCS Combo2 Usurata (Sintomi, Test e Costi Riparazione)

Attenzione rischio scarica elettrica HV

Perché non bisogna mai aprire lo chassis metallico dell’OBC prima del completo decadimento dei condensatori interni

I condensatori del filtro EMI e dello stadio PFC mantengono una carica residua pericolosa anche a veicolo spento e disconnesso dalla rete: l’apertura dello chassis metallico senza attendere il tempo di decadimento dichiarato dal costruttore, e senza aver prima verificato l’assenza di tensione con strumentazione CAT IV, espone a rischio concreto di scarica elettrica ad alta energia. L’intervento va sempre preceduto dalla procedura di messa in sicurezza fuoritensione PES/PAV e dalla verifica strumentale di tensione residua nulla sui poli del bus HV.

Domande Frequenti

Conclusione: Vademecum d’Officina

Una diagnosi corretta di caricatore di bordo OBC guasto sintomi richiede sempre il rispetto di una sequenza operativa fissa prima di intervenire fisicamente sul modulo:

1. Messa in sicurezza fuoritensione secondo procedura PES/PAV, con isolamento certificato del bus HV e attesa del tempo di decadimento dei condensatori.
2. Test di isolamento preliminare con megohmetro CAT IV 1000V tra i poli HV e lo chassis, per confermare o escludere una dispersione verso massa.
3. Verifica di continuità dei fusibili interni e ispezione visiva dello stadio PFC e del ponte raddrizzatore per segni di cedimento termico.
4. Azzeramento errori in centralina BMS/VCU dopo l’intervento e test di ricarica AC controllato a potenza ridotta prima del rilascio del veicolo.
